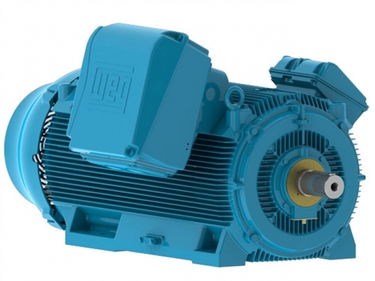

Motor WEG HGF

Motor WEG HGF

Descrição:

A linha HGF se destaca pelo seu alto desempenho aliado a baixos custos de manutenção. Esta linha de produtos é ideal para a operação nas mais severas aplicações, que demandam alta resistência e durabilidade dos motores.

Características

Linha HGF
Os motores HGF são projetados segundo os mais altos padrões tecnológicos do mercado, utilizando modernos softwares computacionais para análise mecânica, elétrica e térmica, comprovados através da aplicação de rigorosos ensaios e controles. O resultado deste desenvolvimento inovador é um produto flexível, adequado aos requisitos das normas internacionais vigentes e totalmente alinhado com as tendências do mercado mundial.Isso atesta o comprometimento da WEG não somente com seus clientes, mas também com o meio ambiente, trazendo soluções globais cada vez mais otimizadas para seus produtos e processos.



Características Padrão
Potencia nominal: 125 CV a 4.000 CV;
Número de polos: 2, 4, 6, 8, 10 e 12;
Carcaças: 315 a 630;
Freqüência: 60 Hz;
Tensão: 380 a 6.600 V;
Fator de serviço: 1.00;
Isolamiento: Classe F (DT 80K);
Grau de proteção: IP55;
Forma construtiva: B3D;
Método de refrigeção: Totalmente fechado auto-ventilado (TEFC - IC411);
Material da carcaça: Ferro fundido FC-200;
Tampas defletoras: Ferro fundido FC-200 para carcaças até 400 e chapa de aço a carcaça 450 e acima;
Ventiladores: Alumínio para as carcaças até 500 e chapa de aço para a carcaça 560 e acima;
Caixa de ligação: Ferro fundido - FC-200;
Caixa de ligação para acessórios: Ferro fundido FC-200;
Furos da caixa com rosca do tipo RWG com tampões de plástico roscados;
Proteções térmicas:
Bobinas: PT-100 de 3 fios, 2 por fase;
Rolamentos:
Rolamentos de esferas lubrificados à graxa para carcaças até 500;
Rolamentos de rolos lubrificados à graxa para carcaça 560 (em 4, 6, 8, 10 e 12 polos);
Rolamento traseiro isolado para carcaça 400 e acima;
Vendação dos mancais:
Para rolamentos lubrificados à graxa: Labirinto Taconite;
Para rolamentos lubrificados à óleo e mancais de deslizamento: Selo mecânico;
Balancemento: Com meia chaveta;
Vibração: Grau A;
Dispositivo de travamento de eixo para proteção dos rolamentos;
Placa de identificação: Aço inoxidável AISI 304 (gravação à laser);
Dreno: Dreno de plástico automático
Plano de Pintura: 214P para carcaças até 400 e 212P para carcaça 450 e acima;
Cor: RAL 5007 (azul).

Opcionais

Características Opcionais
Apto a aplicação com inversores de Freqüência;
Encoder Dynapar HS 35;
Grau de proteção: IP55W ou superior;
Forma construtiva: Outras formas construtivas, incluiendo vertical para aplicações com alto empuxo;
Sistema de refrigeração: Totalmente fechado com ventilação forçada (TEBC - IC415);
Ventilador: Ferro fundido FC-200;
Atenuadores de ruído;
Chapéu para aplicações verticais com a ponta de eixo para baixo;
Caixas de ligação: Chapa de aço soldada para toda a linha;
Segunda caixa de ligação principal: Para ligação em "Y" com terminal de neutro acessível;
Prensa cabos: Roscado de plástico, latão ou aço inoxidável;
Proteção térmica: Termostatos, Termistores (PTC), ou PT-100 calibrado para alarme ou desligamento, para bobinas ou mancais;
Termômetro nos mancais com medidor com ou sem contatos;
Rolamentos:
Rolamentos lubrificados à óleo;
Mancal de deslizamento para toda a linha;
Rolamento traseiro isolado para carcaças até 355;
Rolamento dianteiro isolado para aplicações com Inversores de Freqüência;
Kit de escova de aterramento para a ponta de eixo dianteira para aplicações com Inversores de Freqüência;
Rolamentos projetados para formas construtivas verticais para aplicações com empuxo normal ou alto;
Apto para sensor de vibrações SPM;
Vibração: Grau B;
Balanceamento: Níveis de balanceamento especiais;
Proteção contra surto de tensão: Pára-raios e capacitores;
Parafusos de fixação de aço inoxidável;
Pintura interna epóxi (tropicalizada).


Outras Características disponíveis sob consulta
Fator de serviço: 1.15 ou 1.25;
Classe de isolamiento: F(DT 105K), H(DT 80K, 105K ou 125K);
Sistema independente de circulação de óleo para mancais de desligamento;
TC para proteção diferencial e integral;
Capacitores para correção do fator de potência;
Transdutor de sinal;
Eixo com dimensões especiais;
Tacogerador;
Catraca anti-reversiva;
Base: Trilho, base de deslizamento, pés extendidos, base de ancorajem, etc.
